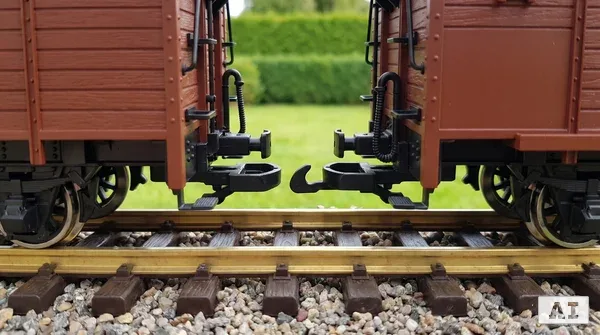

Kupplungshaken bei Spur G Wagen: Ursachen für Brechen oder Verbiegen und wie Sie vorbeugen
Ursachen: Warum Kupplungshaken bei Spur-G-Wagen brechen oder verbiegen
Gebrochene oder verbogene Kupplungshaken gehören zu den häufigsten Schadensbildern an Gartenbahn-Wagen. Die Ursachen liegen selten in einem einzelnen Fehler, sondern meist im Zusammenspiel aus Belastung, Materialermüdung, Witterungseinflüssen und fehlerhafter Anlagenplanung. Wer diese Faktoren kennt, kann Schäden gezielt vermeiden und die Lebensdauer seines Wagenparks deutlich verlängern.
Zugkräfte und Lastwechsel
Der Kupplungshaken ist das schwächste Glied im Zugverband, sobald Zug- und Druckkräfte ungleichmäßig übertragen werden. Beim Anfahren, Bremsen und beim Durchfahren von Steigungen wirken dynamische Lasten auf die Kupplung. Besonders bei langen Zügen mit schweren Waggons summieren sich diese Kräfte. Wiederholte Lastwechsel führen mit der Zeit zu Materialermüdung im Hakenbereich, bis der Haken schließlich bricht oder sich dauerhaft aufbiegt.
Überlastung durch Zugkraft und Wagengewicht
Eine zu hohe Zuglast ist eine der häufigsten Schadensursachen. Wird eine Lokomotive mit mehr Waggons belastet, als sie oder die Kupplungen ausgelegt sind, werden die Haken über ihre Belastungsgrenze hinaus beansprucht. Auch die Gewichtsverteilung spielt eine Rolle: Schwere Waggons am Zugende erzeugen Hebelkräfte, die den vorderen Kupplungen zusätzlich zusetzen. Die Herstellervorgaben zur maximalen Zuglast sollten daher stets als verbindliche Obergrenze betrachtet werden.
Falsche Kupplungsabstände und Gleisgeometrie

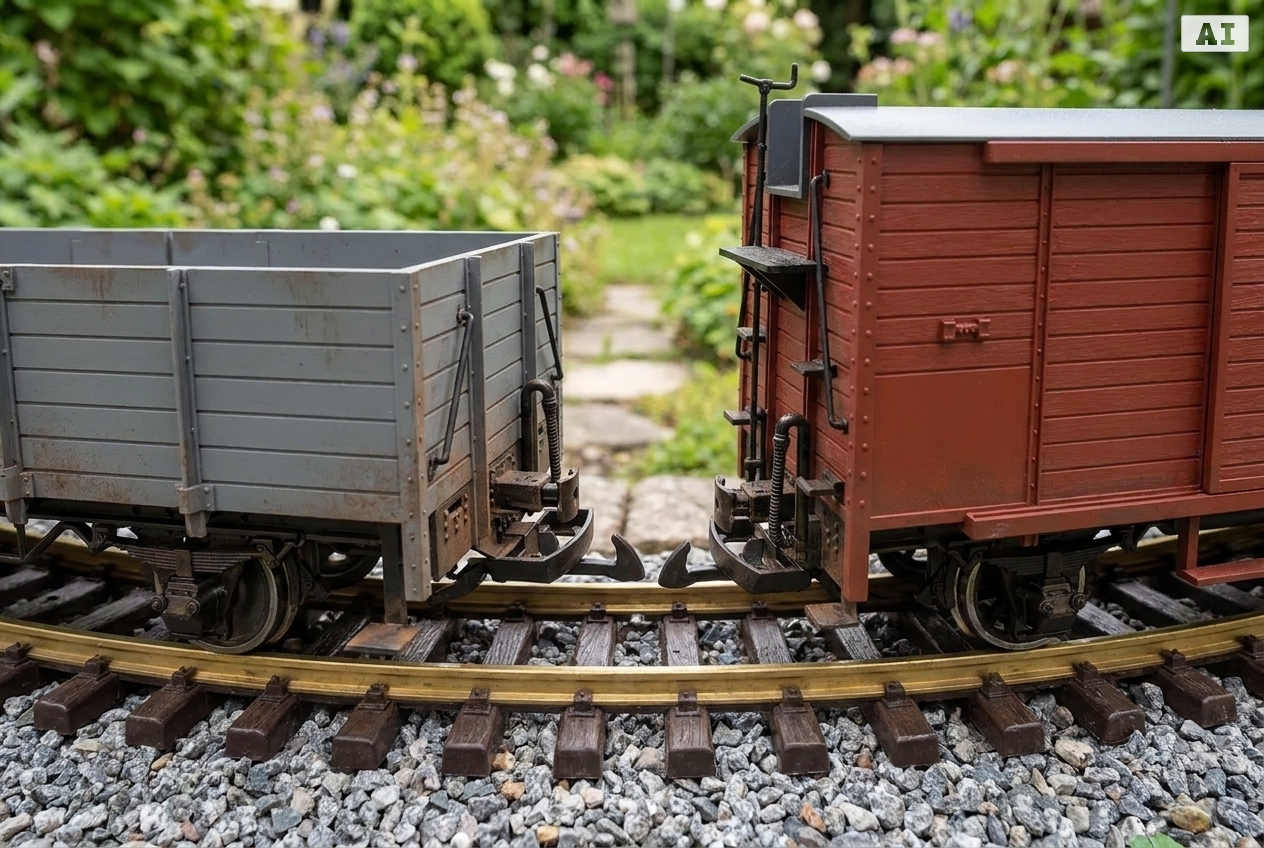

Kupplungshaken werden im Bogen seitlich ausgelenkt. Ist der Radius zu eng gewählt oder die Gleisführung nicht sauber ausgeführt, entstehen Querkräfte, die den Haken seitlich belasten und verbiegen können. Auch zu kurze oder zu lange Kupplungsabstände zwischen den Fahrzeugen erzeugen unnötige Spannungen. Eine präzise Gleisplanung mit ausreichend großen Radien verringert diese Belastung spürbar.
Höhenversatz und Gleisunebenheiten
Setzungen im Gartenbereich, Frosthebungen oder ungleichmäßig verlegte Schienen führen zu Höhenversätzen zwischen den Fahrzeugen. Die Kupplungen müssen diesen Versatz ausgleichen, wodurch Biegemomente am Haken entstehen. Gerade bei unterirdisch verlegten oder schlecht fundamentierten Gleisen tritt dieses Problem auf. Regelmäßige Kontrolle der Gleislage und eine frostsichere Verlegung sind hier die wirksamsten Vorbeugemaßnahmen.
Witterungseinflüsse und Materialalterung
Spur-G-Fahrzeuge sind wetterfest konstruiert, jedoch nur innerhalb der vom Hersteller angegebenen Grenzen. Dauerhafte Feuchtigkeit, starke Temperaturschwankungen und UV-Strahlung können Kunststoffe und Metalle über die Jahre verspröden lassen. Insbesondere bei Kunststoffkupplungen führt dies zu Mikrorissen, die sich unter Last ausbreiten. Eine Einwinterung der Fahrzeuge bei Frost und das Entfernen von Feuchtigkeit reduzieren dieses Risiko deutlich.
Fehlerhafte Montage und Einstellung
Kupplungen, die nicht korrekt montiert oder auf die jeweilige Kupplungsnorm abgestimmt sind, belasten den Haken unnötig. Eine Kombination unterschiedlicher Kupplungssysteme, etwa die Verwendung von Haken und Ösen verschiedener Hersteller, kann zu einem schlechten Eingriff führen. Auch zu fest angezogene Befestigungsschrauben am Fahrzeugrahmen können Spannungen im Material erzeugen. Eine sorgfältige Montage nach Herstellerangaben und eine regelmäßige Sichtprüfung beugen Folgeschäden vor.
Fehlerhafte Rangiervorgänge
Ruckartiges Auffahren oder Kuppeln mit hoher Geschwindigkeit überträgt Stoßkräfte direkt auf den Kupplungshaken. Solche Stöße treten häufig beim manuellen Rangieren auf, wenn Waggons unkontrolliert gegeneinander geschoben werden. Ein langsames, kontrolliertes Kuppeln schont nicht nur die Haken, sondern auch die übrige Mechanik der Fahrzeuge.
Vorbeugende Maßnahmen im Überblick
Die Vermeidung von Kupplungsschäden basiert auf mehreren Grundsätzen. Die Zuglast sollte innerhalb der Herstellerangaben bleiben, Gleise müssen eben, frostsicher und mit ausreichenden Radien verlegt sein, und die Kupplungen sind regelmäßig auf Verschleiß, Verformung und festen Sitz zu prüfen. Beschädigte Haken sollten zeitnah ersetzt werden, bevor sie weitere Fahrzeuge oder die Gleisanlage in Mitleidenschaft ziehen. Für den Austausch stehen im Modell-Land Ersatzteile in großer Auswahl zur Verfügung, sodass defekte Komponenten kurzfristig ersetzt werden können. Ergänzend finden Sie im kostenlosen Wiki sowie in den Anleitungsvideos weiterführende Hinweise zu Montage und Wartung.
Passende Produkte entdecken
Produkte
HSB Personenwagen 900-439-Edition Spur G Train Line
Shaun das Schaf - Liebe, oh life's a treat - Sonderwagen HSB Spur G Train Line
HSB Personenwagen 900-435 'Bahnhof Schierke' Spur G -Edition - Train Line
Personenwagen HSB / DR 6 Fenster Spur-G Bausatz ML-Train
Personenwagen HSB/DR als Spur-G Bausatz ML-Train
Shaun das Schaf Sonderwagen-Set – Liebe und...
Kupplungshaken richtig montieren und Wagen sicher kuppeln
Gebrochene oder verbogene Kupplungshaken gehören zu den häufigsten Ursachen für Entgleisungen und Schäden an Spur-G-Wagen. Die gute Nachricht: Die meisten Probleme lassen sich auf wenige Faktoren zurückführen – unsachgemäße Montage, falsche Kupplungsgeometrie und Zugkräfte, die für das Material nicht ausgelegt sind. Dieser Abschnitt erläutert die technischen Grundlagen, die typischen Schadensbilder und die Maßnahmen, mit denen Sie Ihre Wagen dauerhaft schonen.
Begriffe präzisieren: Haken und Pin
Für eine saubere Montage ist die Unterscheidung der Bauteile entscheidend. Der Kupplungshaken ist das bewegliche Element, das in die Aufnahme des Nachbarfahrzeugs eingehängt wird. Der Pin bezeichnet den Stift bzw. die Aufnahme am gegenüberliegenden Kupplungskopf, in die der Haken greift. Verwechslungen führen bei der Bestellung von Ersatzteilen häufig zu Fehlkäufen. Prüfen Sie daher vor dem Austausch, welches Teil tatsächlich beschädigt ist, und vergleichen Sie es mit der Artikelbeschreibung im Ersatzteilkatalog.
Typische Schadensbilder und ihre Ursachen
Ein verbogener Haken entsteht meist durch zu starke Zugkräfte, etwa wenn ein Zug mit hoher Geschwindigkeit anfährt oder ruckartig abbremst. Auch das Anheben eines Wagens an einem eingehängten Haken führt zu Materialermüdung. Gebrochene Haken zeigen sich häufig an der Schwachstelle im Übergang zum Kupplungskörper. In vielen Fällen ist vorher eine schleichende Verformung zu beobachten: Die Kupplung hängt schräg, rastet nicht mehr sauber ein oder lässt sich nur schwer lösen.
Weitere Ursachen sind:
- Kupplungen mit unterschiedlicher Bauhöhe zwischen Wagen verschiedener Hersteller
- Eingeklemmte Haken beim Rangieren über Gleisübergänge
- Verschmutzung oder Verharzung der Gelenkpunkte, die den Haken schwergängig macht
- Gewaltsames Lösen festsitzender Kupplungen
Montage: Schritt für Schritt
Beim Einbau eines neuen Kupplungshakens sollten Sie folgende Reihenfolge einhalten, um die Mechanik nicht zu belasten:
- Wagen auf einer ebenen Unterlage positionieren und stromlos halten.
- Alte Kupplung vorsichtig demontieren, ohne den Kupplungskörper zu verziehen.
- Gelenkpunkte vor dem Einbau von Schmutz und Harzresten befreien.
- Den neuen Haken in die vorgesehene Aufnahme einsetzen und auf leichte Beweglichkeit prüfen.
- Die Kupplungshöhe mit einem Nachbarwagen oder einer Referenzlehre kontrollieren.
Die Kupplung muss ohne Klemmen schwenken können. Ist dies nicht der Fall, liegt entweder eine Fehlmontage oder ein Maßproblem vor, das vor dem Betrieb behoben werden sollte.
Sicheres Kuppeln im Betrieb
Wagen sollten grundsätzlich langsam und mit geringer Relativgeschwindigkeit zusammengeführt werden. Der Haken soll sich selbsttätig einhängen; ein Nachdrücken mit Gewalt ist nicht vorgesehen. Beim Trennen gilt dasselbe: Den Haken durch leichtes Anheben oder Seitwärtsbewegung entlasten, bevor er ausgehängt wird. Zugkräfte sollten gleichmäßig verteilt werden, weshalb lange Züge möglichst mit gleichmäßigem Anfahren und Bremsen betrieben werden.
Achten Sie außerdem darauf, dass die Kupplung im Ruhezustand nicht unter Spannung steht. Ein Wagen, der auf einer Steigung abgestellt wird und dabei an seiner Kupplung zieht, ist ein häufig übersehener Belastungsfall.
Vorbeugende Wartung
Eine regelmäßige Sichtprüfung verhindert die meisten Schäden. Kontrollieren Sie zu Beginn der Gartensaison sowie vor der Einwinterung die Beweglichkeit aller Kupplungen, die Lage der Haken und den Zustand der Gelenkpunkte. Verschmutzte Teile reinigen Sie mit einem trockenen oder leicht angefeuchteten Tuch; aggressive Lösungsmittel sind zu vermeiden, da sie Kunststoffkomponenten angreifen können.
Bei wiederholtem Auftreten von Verbiegungen ist die Ursache nicht im Haken selbst zu suchen, sondern im Betrieb oder in der Anlagengeometrie. Eine Überprüfung der Gleisführung, insbesondere der Mindestradien, kann hier Abhilfe schaffen.
Ersatzteile gezielt auswählen
Modell-Land führt über 6000 Ersatzteile ab Lager, darunter Kupplungshaken und Pins verschiedener Ausführungen. Bei der Auswahl sollten Sie die Herstellerangabe des Wagens und die Bezeichnung des Originalteils heranziehen. Im Kundenforum und im kostenlosen Wiki finden Sie zudem Montagehinweise und Praxiserfahrungen, die den Austausch erleichtern. Anleitungsvideos zeigen den Einbau einzelner Kupplungstypen Schritt für Schritt.
Weitere Empfehlungen
Produkte
Rollwagen Set 99-06-10 + 99-06-27 HSB Train Line
HSB Personenwagen 900-439-Edition Spur G Train Line
Die Maus Sonderwagen Winter 900-489 Train Line
Der Elefant Sonderwagen Jubiläum 900-486 Train Line
Sächsischer Rollwagen-Set 97-06-77 und 97-06-80 Train Line
Personenwagen 900-473 Schierker Feuerstein HSB Train Line
Vorbeugen: Kupplungshaken schützen und Ersatzteile beschaffen
Kupplungshaken bei Spur-G-Wagen brechen oder verbiegen in der Regel nicht durch einen einzelnen Fehler, sondern durch eine Kombination aus mechanischer Belastung, ungeeigneter Gleisgeometrie und fehlender Wartung. Wer die Ursachen kennt, kann die meisten Schäden vermeiden. Die folgenden Maßnahmen beziehen sich auf typische Schwachstellen im Gartenbahnbetrieb und sind unabhängig vom Fabrikat anwendbar.
Typische Ursachen für Schäden am Kupplungshaken
Der Kupplungshaken ist das schwächste Glied im Wagenzug. Er wird beim Anfahren, Bremsen und Rangieren auf Zug und Druck belastet. Die häufigsten Ursachen für Beschädigungen sind:
- Ruckartiges Anfahren oder Abbremsen durch zu hohe Fahrstufen
- Druckbelastung beim Auffahren auf stehende Wagen
- Kupplungshaken, die nicht vollständig eingerastet sind
- Seitliche Belastung in Gleisbögen mit engem Radius
- Verschmutzung oder Witterungseinflüsse, die die Beweglichkeit einschränken
Vorbeugende Maßnahmen im Betrieb
Eine sanfte Fahrweise reduziert die Belastung erheblich. Bei digitaler Steuerung empfiehlt sich ein moderates Beschleunigungs- und Bremsprofil, insbesondere beim Rangieren. Prüfen Sie vor jeder Fahrt, ob alle Kupplungen korrekt eingehängt sind und die Kupplungshaken frei beweglich sind.
Gleisbögen sollten im Radius ausreichend dimensioniert sein. Enge Radien erhöhen die seitliche Spannung auf die Kupplungen und begünstigen ein Verbiegen. Achten Sie außerdem auf eine saubere, ebene Gleisführung, da Höhenversätze zusätzliche Zugkräfte auf den Kupplungshaken übertragen.
Regelmäßige Wartung
Kupplungshaken sollten in regelmäßigen Abständen auf Verschleiß, Risse und Verformungen kontrolliert werden. Gerade nach der Gartensaison, etwa bei der Herbst-Wartung und der Einwinterung, lohnt sich eine gründliche Sichtprüfung. Entfernen Sie Schmutz und Ablagerungen, die die Gängigkeit beeinträchtigen. Prüfen Sie die Funktion der Kupplung manuell, bevor Sie die Anlage wieder in Betrieb nehmen.
Verbogene Kupplungshaken sollten zeitnah ersetzt werden. Ein nur leicht verformter Haken kann bei der nächsten Belastung vollständig brechen und dabei weitere Teile des Wagens beschädigen.
Ersatzteile beschaffen
Wenn ein Kupplungshaken beschädigt ist, ist die passende Ersatzbeschaffung entscheidend. Achten Sie auf die genaue Modellbezeichnung und das Herstellerfabrikat des Wagens, da sich Bauformen unterscheiden können. Im Modell-Land Sortiment sind über 6000 Ersatzteile ab Lager verfügbar, sodass eine gezielte Auswahl anhand der Artikelnummer erfolgen kann. Vor dem Kauf sollten Sie die Angaben im Artikeldatenblatt mit dem vorhandenen Teil abgleichen.
Für Fragen zur Kompatibilität steht unser Forum zur Verfügung. Ergänzend finden Sie im kostenlosen Experten-Wiki sowie in den Anleitungsvideos auf YouTube Hinweise zum Austausch und zur Montage von Kupplungen.
Hinweis zur Lagerung von Ersatzteilen
Kleinteile wie Kupplungshaken sollten trocken, staubgeschützt und außerhalb der Reichweite von Kindern gelagert werden. Bewahren Sie Ersatzteile in verschlossenen Behältern auf, um Verlust und Verschmutzung zu vermeiden. Eine Lagerung in feuchter Umgebung kann zu Korrosion führen und die Funktion beeinträchtigen.
Warnhinweis: Kupplungshaken und andere Kleinteile sind nicht für Kinder unter 36 Monaten geeignet. Verschluckungsgefahr. Bei Verschlucken sofort ärztliche Hilfe aufsuchen.
Mit regelmäßiger Kontrolle, angepasster Fahrweise und der gezielten Beschaffung passender Ersatzteile sichern Sie den zuverlässigen Betrieb Ihrer Spur-G-Fahrzeuge über viele Saisons hinweg.
Wir sind Modell-Land
Modell-Land ist dein Fachhandel für Modellbau und Modelleisenbahnen. Ob Anfänger oder erfahrener Sammler – bei uns findest du eine riesige Auswahl an Modellen, Ersatzteilen und Zubehör zu fairen Preisen.
Häufige Fragen zu kupplungshaken bei spur g wagen brechen oder verbiegen ursachen vermeiden
Wie entfernt man einen abgebrochenen Haken an einer Train-Line HSB Mallet, um die Kupplung zu reparieren?
Zunächst wird die Stromversorgung getrennt und die Kupplungseinheit durch Lösen der Befestigungsschraube demontiert. Danach lässt sich der Kupplungspin vorsichtig aus der Halterung ziehen, wobei Sie ihn leicht hin und her drehen. Reste des Hakens werden aus der Aufnahme entfernt und diese auf Grat oder Verformung geprüft. Der neue Pin wird gerade eingesetzt und die Einheit anschließend ausgerichtet, ohne die Schraube zu überdrehen.
Wie lassen sich zwei Wagen miteinander verbinden? Ist die Verbindung nur mit dem kurzen schwarzen Kabel möglich oder gibt es eine Verlängerung mit diesem Ministecker, um ohne Löten auszukommen?
Die Verbindung zweier Wagen gelingt ohne Lötarbeiten über ein Kupplungs-Set mit Steckverbindung. Das kurze schwarze Kabel reicht bei direkt benachbarten Wagen aus, sofern die Stecker vollständig einrasten. Bei größeren Abständen oder längeren Zügen kann eine Verlängerung mit Ministecker eingesetzt werden. Das Kabel sollte so verlegt werden, dass es beim Kurvenfahren nicht eingeklemmt wird oder an den Drehgestellen reibt.
Wo können Ersatz-Kupplungsstifte (z.B. Kupplungspin) nachbestellt werden?
Ersatz-Kupplungspins erhalten Sie direkt im Modell-Land Shop unter www.modell-land.de. Nutzen Sie die Suche oder die Ersatzteilkategorien, um den passenden Stift zu Ihrem Wagen oder Ihrer Lok zu finden. Achten Sie dabei auf die Herstellerangabe und die Artikelbezeichnung. Bei Unsicherheit beraten wir Sie gerne über unser Kundenforum oder über das kostenlose Wiki, in dem die gängigen Kupplungstypen beschrieben sind.
