Explosionszeichnung Chloe Feldbahnlok Nr. 3 LGB 23131
Die Explosionszeichnung zeigt alle Bauteile der LGB 23131 mit ihren Positionsnummern. Über die Nummer finden Sie in der Tabelle darunter das passende Ersatzteil.
Explosionszeichnung der Lok als PDF öffnen
Bedienungsanleitung der Lok als PDF öffnen
| Nr. | Bild | Name | LGB-Nr. | Art. Nr. |
|---|---|---|---|---|
| 1 | ![]() |

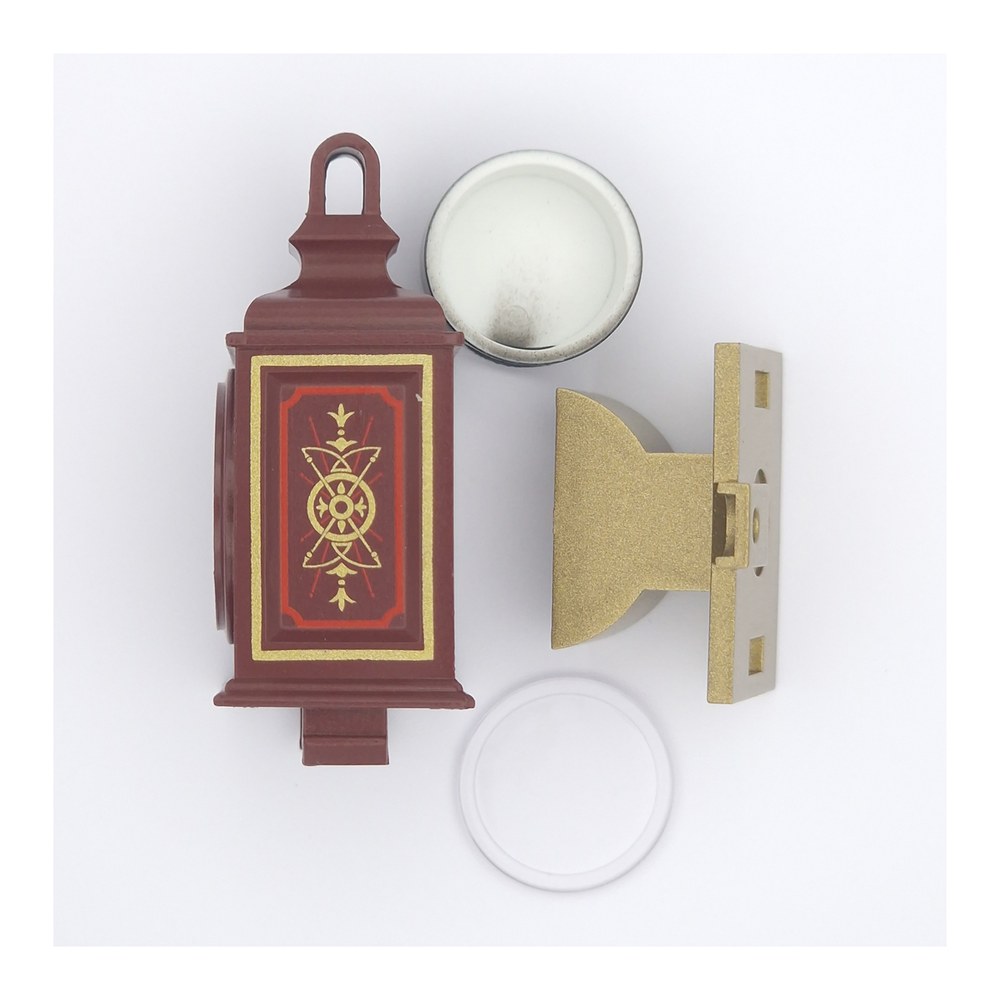

Laterne | E282599 | 23131001 |
| 2 | – | Schornstein | E282629 | nicht mehr lieferbar |
| 3 | – | Glocke | E282632 | nicht mehr lieferbar |
| 4 | ![]() |
Schraube | E129265 | 88101009 |
| 5 | ![]() |
Führerhausfenster | E195925 | 23130005 |
| 6 | ![]() |
Steckteile auf Feuerbüchse | E197801 | nicht mehr lieferbar |
| 7 | ![]() |
Lokführer | E133759 | 23130007 |
| 8 | – | Federn | E197802 | nicht mehr lieferbar |
| 9 | ![]() |
Schraube | E124010 | 88101010 |
| 10 | ![]() |
Motor | E256533 | 24141024 |
| 11 | – | Handgriffe, Pfosten | E282634 | nicht mehr lieferbar |
| 12 | – | Beleuchtung | E196110 | nicht mehr lieferbar |
| 13 | ![]() |
Getriebeoberteil | E195310 | 23130013 |
| 14 | ![]() |
Getriebeboden | E195311 | 23130014 |
| 15 | ![]() |
Nachläufer | E280502 | 23132015 |
| 16 | ![]() |
Nachläuferhalter | E195918 | 23130016 |
| 17 | ![]() |
Radsatz | E287903 | 23132017 |
| 18 | ![]() |
Radsatz | E287908 | 23132018 |
| 19 | ![]() |
Zahnriemen | E287911 | 24141019 |
| 20 | ![]() |
Schraube | E124197 | 88101006 |
| 21 | ![]() |
Schraube | E124205 | 88101012 |
| 22 | ![]() |
Kupplung | E171327 | 80964407 |
| 23 | ![]() |
Aufnahmeplatte | E194900 | 23130023 |
| 24 | ![]() |
Drähte, Klammer | E197783 | 23130024 |
| 25 | ![]() |
Feder, Kohle, Schleifschuh | E197785 | 82201020 |
| 26 | – | Kuhfänger | E280561 | nicht mehr lieferbar |
| 27 | – | Schlepphaken m. Halter | E282637 | nicht mehr lieferbar |
| 28 | – | Gestänge links | E282638 | nicht mehr lieferbar |
| 29 | – | Gestänge rechts | E282639 | nicht mehr lieferbar |
| 30 | – | Leitern | E197807 | nicht mehr lieferbar |
| 31 | – | Steckteile Sanddom | E282641 | nicht mehr lieferbar |
Produkte
Laterne für Dampflok Chloe Olomana Spur-G LGB 23131-M001
Schraube V2A 20 Stück 2,2 x 4,5 mm ML-Train
Fenster für Führerhaus Dampflok Olomana LGB 23130-M005
Lokführer blau für US-Loks LGB 23130-M007
Schraube V2A 20 Stück 2,2 x 6,5 mm ML-Train
Motor LGB 24141-E024
Radabdeckung Nr 72 weinrot Dampflok LGB
Getriebeboden Dampflok Olomana LGB 23130-M014
Nachläufer Lauffläche 20,5 mm für Spur-G LGB 23132-M015
Nachläuferhalter Dampflok Olomana LGB 23130-M016
Radsatz rot Lauffläche 25 mm für Spur-G LGB 23132-M017
Radsatz Lauffläche 25 mm für Spur-G LGB 23132-M018
Zahnriemen LGB 24141-M019
Schraube V2A 20 Stück 3,0 x 9,5 mm ML-Train
Schraube V2A 20 Stück 13 x 2,2 mm ML-Train
Kupplungsset Wagen Spur-G ML-Train
Rauchkammertür mit Schilt Nr. 1 LGB
Kontaktteile-Set 6 teilig Dampflok Olomana LGB 23130-M024
C-Getriebe-Wartungs-Set für LGB Spur-G - Schleifkontakte & Schleiferkohlen 16 mm ML-Train
Rauchkammer bedruckt Feldbahnlok Dampflok LGB 20130-E015
Dampfleitung rechts Feldbahnlok Dampflok LGB 20130-E021
Sicherheitsventil gold Feldbahnlok Dampflok LGB 20130-E022
Dampfpfeife gold Feldbahnlok Dampflok LGB 20130-E023
Dampfdom Unterteil Feldbahnlok Dampflok LGB 20130-E028
Dampfkessel blau Feldbahnlok LGB 20130-E029
Dampfleitung links Feldbahnlok Dampflok LGB 20130-E031
Griff für Führerhaus gold Feldbahnlok Dampflok LGB 20130-E039
Feuerbüchse Feldbahnlok Dampflok LGB 20130-E041
Griff für Wassertank gold Feldbahnlok Dampflok LGB 20130-E044
Feuerbüchse Unterteil Feldbahnlok Dampflok LGB 20130-E046
Ersatzteile für die LGB CHLOE (Art. 23131)
Die CHLOE ist eine Dampflokomotive der Grizzly Flats Feldbahn, einer fiktiven Schmalspurbahn aus dem US-amerikanischen Vorbild-Kontext, das LGB seit den 1990er-Jahren als Modell umsetzt. Die Lok mit der Achsfolge B wurde von LGB in mehreren Auflagen unter den Artikelnummern 20130, 22130, 23130, 23131 und 23132 angeboten. Die Ausführungen unterscheiden sich unter anderem in Lackierung, Beschriftung und teilweise in der Digital- bzw. Soundausstattung, sind konstruktiv jedoch weitgehend baugleich.
Aufgrund dieser baugleichen Konstruktion passen viele Ersatzteile aus dieser Kategorie auf mehrere Auflagen der CHLOE. Vor der Bestellung empfiehlt sich der Abgleich der jeweiligen Artikelnummer Ihrer Lok mit der Teilebezeichnung, da sich Details wie Griffstangen, Laternen oder Kesselaufbauten zwischen den Versionen unterscheiden können.
Das Sortiment umfasst unter anderem mechanische Bauteile, Gehäuseteile und Anbauteile für Wartung und Reparatur. Alle Teile sind für den Einsatz in Spur G auf LGB-kompatiblen Gartenbahn-Anlagen ausgelegt.
